HHC-S水化熱抑制劑是我公司在深入研究混凝土膠凝材料水化規(guī)律的基礎上,針對混凝土水化絕熱溫升過程進行主動干預、獨立研發(fā)的一種新型混凝土外加劑。本產(chǎn)品摻入混凝土中,可顯著抑制水泥水化進程,延緩混凝土內(nèi)部升溫速度、降低水化溫峰并延遲溫峰出現(xiàn)時間,有效抑制或減少混凝土溫度收縮裂縫。
1、 產(chǎn)品特點

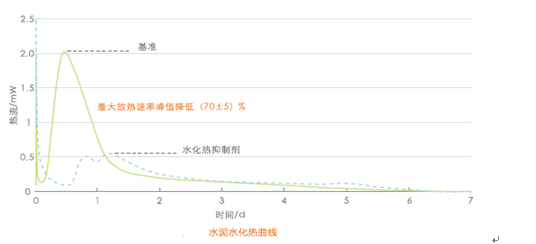

(1) 溫控效果明顯:早期水泥水化熱可降低約20%以上,混凝土內(nèi)部水化溫升降低6~10℃,明顯延遲溫峰出現(xiàn)時間。
(2) 性能可調(diào)控:可根據(jù)使用環(huán)境條件(地區(qū)、溫度、濕度等)不同、混凝土結構尺寸不同,設計產(chǎn)品特性,靈活地調(diào)控混凝土內(nèi)部水化歷程,滿足不同施工條件的各類工程。
(3) 適應性好:本產(chǎn)品摻量低,與常規(guī)水泥、摻合料、其它外加劑等材料適應性良好,對混凝土施工性能、凝結時間影響小。
(4) 提高混凝土中后期強度:能在一定程度上促進水泥中C3S和C2S顆粒的中后期水化,提高混凝土中后期強度。

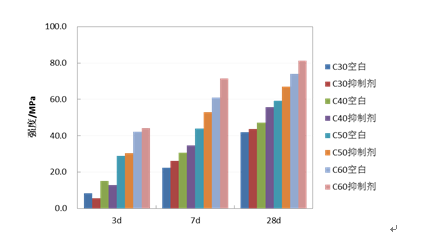

摻加水化熱抑制劑及未摻加水化熱抑制劑的混凝土強度對比
2、 產(chǎn)品推薦摻量
摻混凝土中膠凝材料總量的1%,具體摻量需根據(jù)工程實際情況經(jīng)試驗后確定。
3、 產(chǎn)品檢測執(zhí)行標準
《水化熱抑制劑》Q/WSY 021-2017
4、 性能指標
檢測項目
技術指標
凝結時間差/min
≤300
泌水率比/%
≤100
混凝土抗壓強度比/%
7d
≥90
28d
≥100
混凝土絕熱溫升降低率/%
1d
≥15
5、 應用范圍
本產(chǎn)品適用于工業(yè)與民用建筑、水利水電、鐵路、道路橋梁、核電等各種工程中有溫控要求的混凝土結構。如大壩、橋墩、承臺及厚底板等工程。
6、 使用注意事項
(1) 產(chǎn)品應妥善放置在干燥場所,層堆不宜超過10袋,搬運過程應注意輕搬輕放,防止破損受潮。
(2) 本產(chǎn)品保質(zhì)期六個月,超過保質(zhì)期的產(chǎn)品,必須重新檢測,合格后方可使用。
上一篇:FQY混凝土用氧化鎂膨脹劑
027-8666 0220
sy@sanyuantc.com
湖北省 武漢市 青山區(qū) 工人村都市工業(yè)園
